Kit satellite professionnel
Telnet Holding (Challenge One)
The Professional Satellite Kit is a comprehensive set of onboard devices designed for both educational laboratory use and scientific missions in low Earth orbit. It features complete module compatibility and includes various communication, power, and attitude control systems.
Technical specifications
- Tension d'entrée
- 5.5 - 18.0 (LoRa Gateway) V
- Bande de fréquence
- subGiga (LoRa Gateway)
- Interface de l'antenne, ohms
- 50 (LoRa Gateway)
- Bus de communication
- CAN; UART; I2C (LoRa Gateway)
- Puissance d'entrée maximale
- 0 dBm continous (LoRa Gateway)
- Sensibilité, pas plus
- Up to -138 dBm (LoRa Gateway)
- Température de fonctionnement
- -40 to +80 (LoRa Gateway) °C
- Température de stockage
- -40 to +85 (LoRa Gateway) °C
- Résistance au choc
- 50 (LoRa Gateway)
- Tension d'entrée (2)
- 5.5 - 20.0 (SDR) V
- Bande de fréquence (2)
- 1KHz to 2 GHz (SDR)
- Interface de l'antenne, ohms (2)
- 50 (SDR) g
- Bus de communication (2)
- USB 2.0 (SDR)
- Puissance d'entrée maximale (2)
- 0 dBm continous (SDR)
- Sensibilité, pas plus (2)
- Up to -138 dBm (SDR)
- Température de fonctionnement (2)
- -40 to +80 (SDR) °C
- Température de stockage (2)
- -40 to +85 (SDR) °C
- Résistance au choc (2)
- 50 (SDR) g

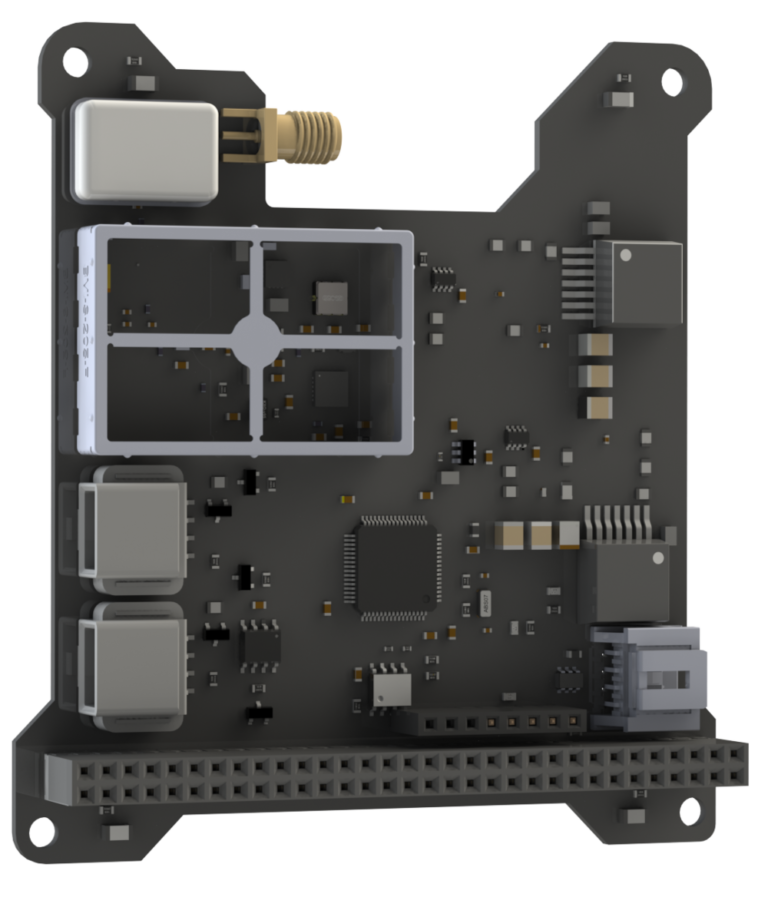

- Tension d'entrée (3)
- 5.5 - 20.0 (Transceiver)
- Bande de fréquence (3)
- 150 to 960 (Transceiver) MHz
- Interface de l'antenne, ohms (3)
- 50 (Transceiver) g
- Bus de communication (3)
- CAN; USB; I2C; SPI (Transceiver)
- Puissance de sortie maximale
- Up to +33 dBm (Transceiver)
- Puissance d'entrée maximale (3)
- 0 dBm continous (Transceiver)
- Température de fonctionnement (3)
- -40 to +80 (Transceiver) °C
- Température de stockage (3)
- -40 to +85 (Transceiver) °C
- Résistance au choc (3)
- 50 (Transceiver) g
- Tension d'entrée (4)
- 5..14 V (Ordinateur de bord)
- Bus de communication (4)
- CAN2B x 2 Raspberry: Camera I/F, UART, I2C, SPI (2 CS), USB. (Ordinateur de bord)
- Température de fonctionnement (4)
- -40 to +85 (Ordinateur de bord) °C
- Température de stockage (4)
- -50 to +105 (Ordinateur de bord) °C
- Résistance au choc (4)
- 50 (Ordinateur de bord) g
- Tension d'entrée (5)
- 5..14 V (Système d'alimentation)
- Canaux de panneaux pv
- 3 (Système d'alimentation)
- Type de panneau pv
- GaAs, Si (Système d'alimentation)
- Tension du panneau pc
- 3..6 (Système d'alimentation) V
- Courant maximum du panneau solaire par canal
- 1500 (Système d'alimentation) mA
- Tension du bus
- 8 V (from solar, charger), 6.0 V – 8.4 V (from battery) (Système d'alimentation)
- Nombre de sortie
- 4 (Système d'alimentation)
- Tension d'entrée (6)
- 4..15 V (Reaction Wheel)
- Consommation moyenne
- < 2000 mW (@2000 RPM) (Reaction Wheel)
- Consommation de pic
- < 8000 mW (Reaction Wheel)
- Bus de communication (5)
- CAN2B x 2 Battery UART. (Reaction Wheel)
- Température de fonctionnement (5)
- -40 to +86 (Reaction Wheel) °C
- Température de stockage (5)
- -50 to +105 (Reaction Wheel) °C
- Résistance au choc (5)
- 50 (Reaction Wheel) g
- Fréquence
- 430 MHz – 440 MHz @ 6 dB level (Système d'antenne UHF)
- Polarisation
- Circular (Système d'antenne UHF)
- Bus de communication (6)
- CAN, SMA (50 Ohm) (Système d'antenne UHF)
- Température de fonctionnement (6)
- -40 to +86 (Système d'antenne UHF) °C
- Température de stockage (6)
- -50 to +105 (Système d'antenne UHF) °C
- Résistance au choc (6)
- 50 (Système d'antenne UHF) g
- Fréquence centrale
- 862 to 870 (Caméra et antenne)
- Polarisation (2)
- R.H.C.P (Caméra et antenne)
- Gain
- -16 to -13 (Caméra et antenne) dB
- Impédance, ohm
- 50 (Caméra et antenne)
- Résolution de la caméra, pixels
- 8 (Caméra et antenne)
- Distance focale de la caméra
- 3.4 (Caméra et antenne) mm
- Rapport focal de la caméra
- 2.0 (Caméra et antenne)
- Température de fonctionnement (7)
- -30 to +70 (Caméra et antenne) °C
About
The Professional Satellite Kit is a comprehensive assembly of onboard devices, designed for versatility in both laboratory and open space environments. Its design supports two primary modes of use: educational purposes in a laboratory setting and scientific missions in low Earth orbit. The kit boasts complete module compatibility and includes a full warranty and verification tests. Key components include a LoRa Gateway, Software Defined Radio (SDR), Transceiver, On-Board Computer, Power System, Reaction Wheel, UHF Antenna System, and a Camera and Antenna module. Each component is specified with detailed electrical, communication, and environmental parameters, ensuring robust performance in demanding conditions. The kit is designed for ease of assembly and operation, making it suitable for a range of applications from academic research to actual space deployment.
Documentation
No public datasheet yet — request the datasheet / ICD from the supplier.
